Techos luminosos en el Hospital Psiquiátrico

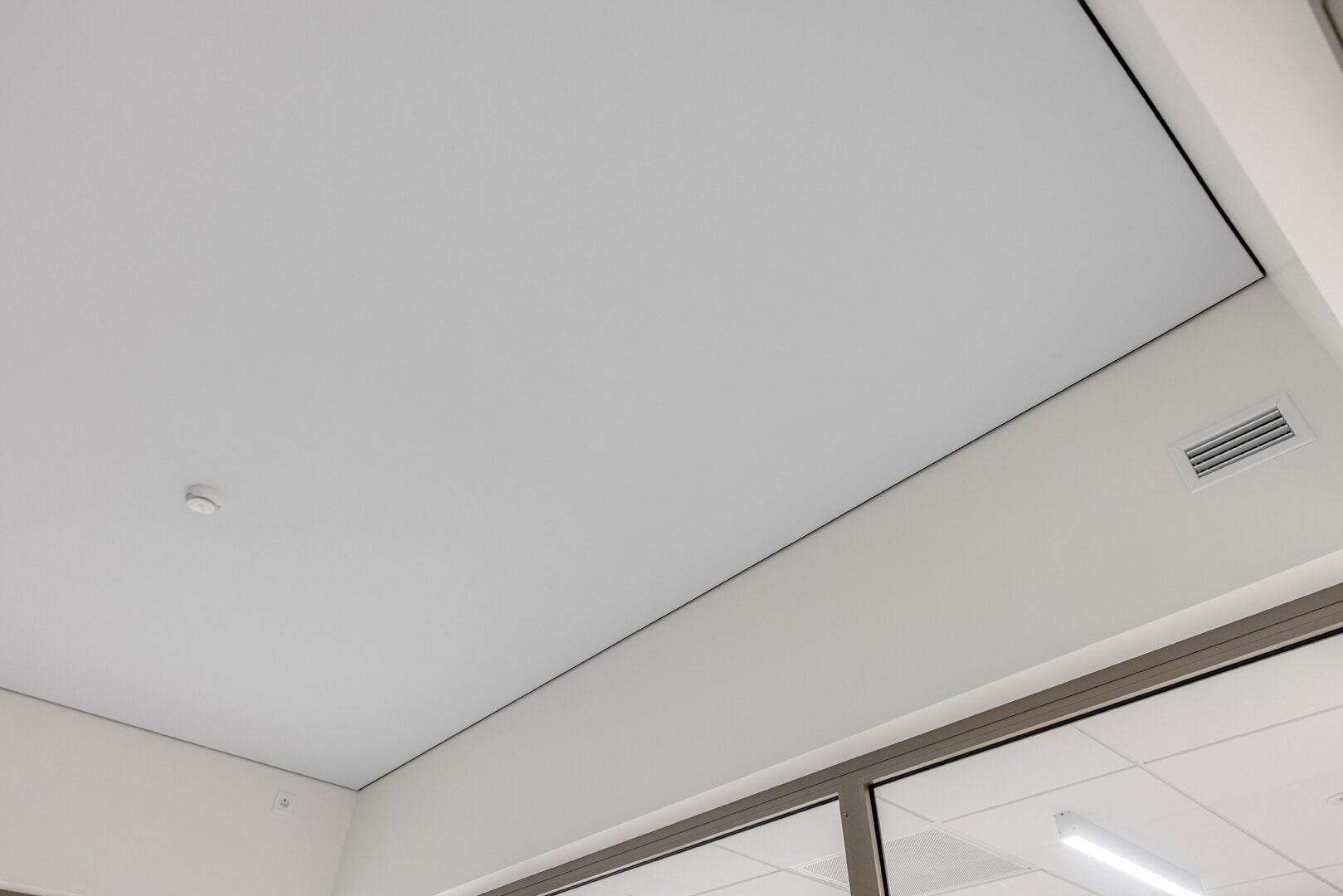

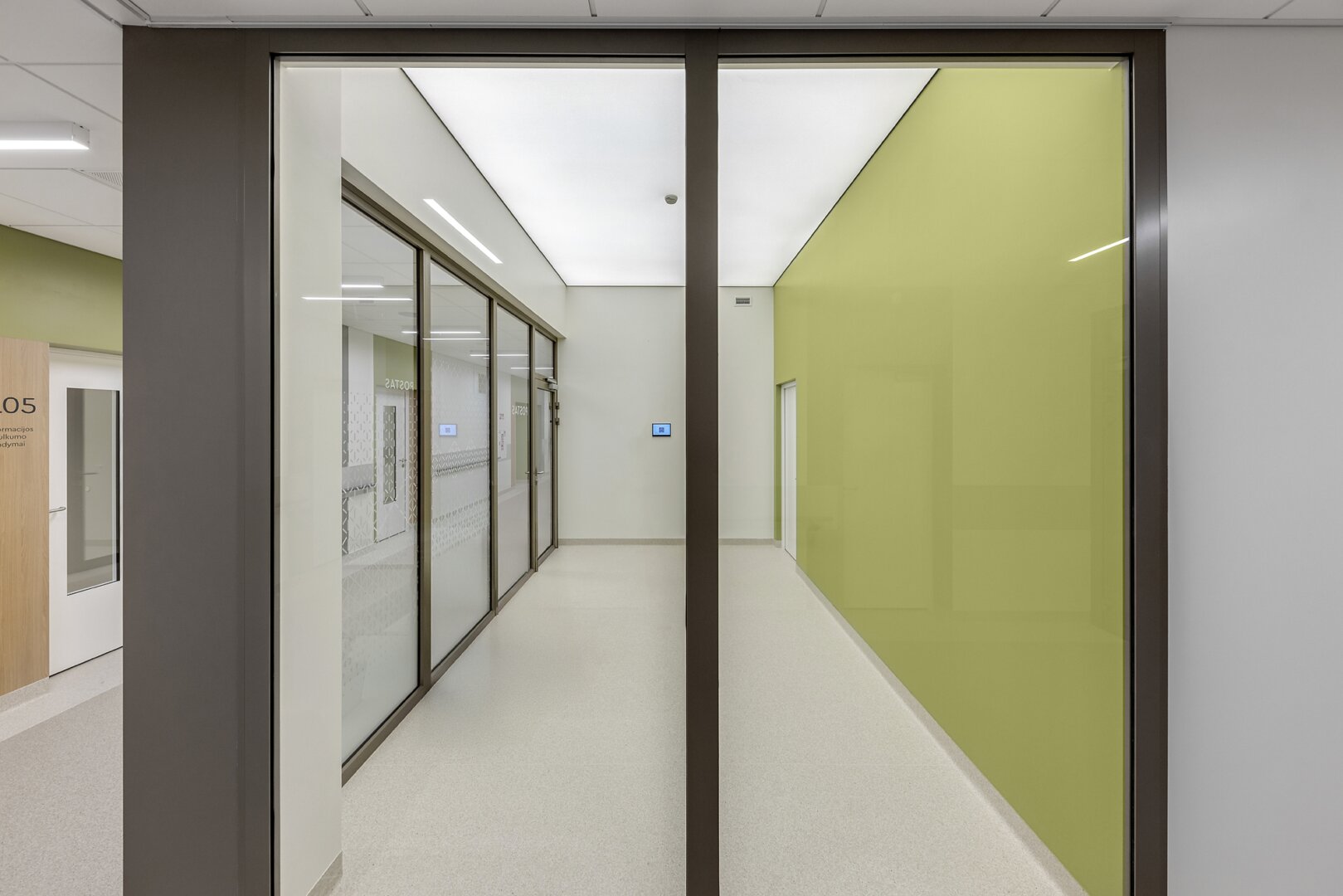

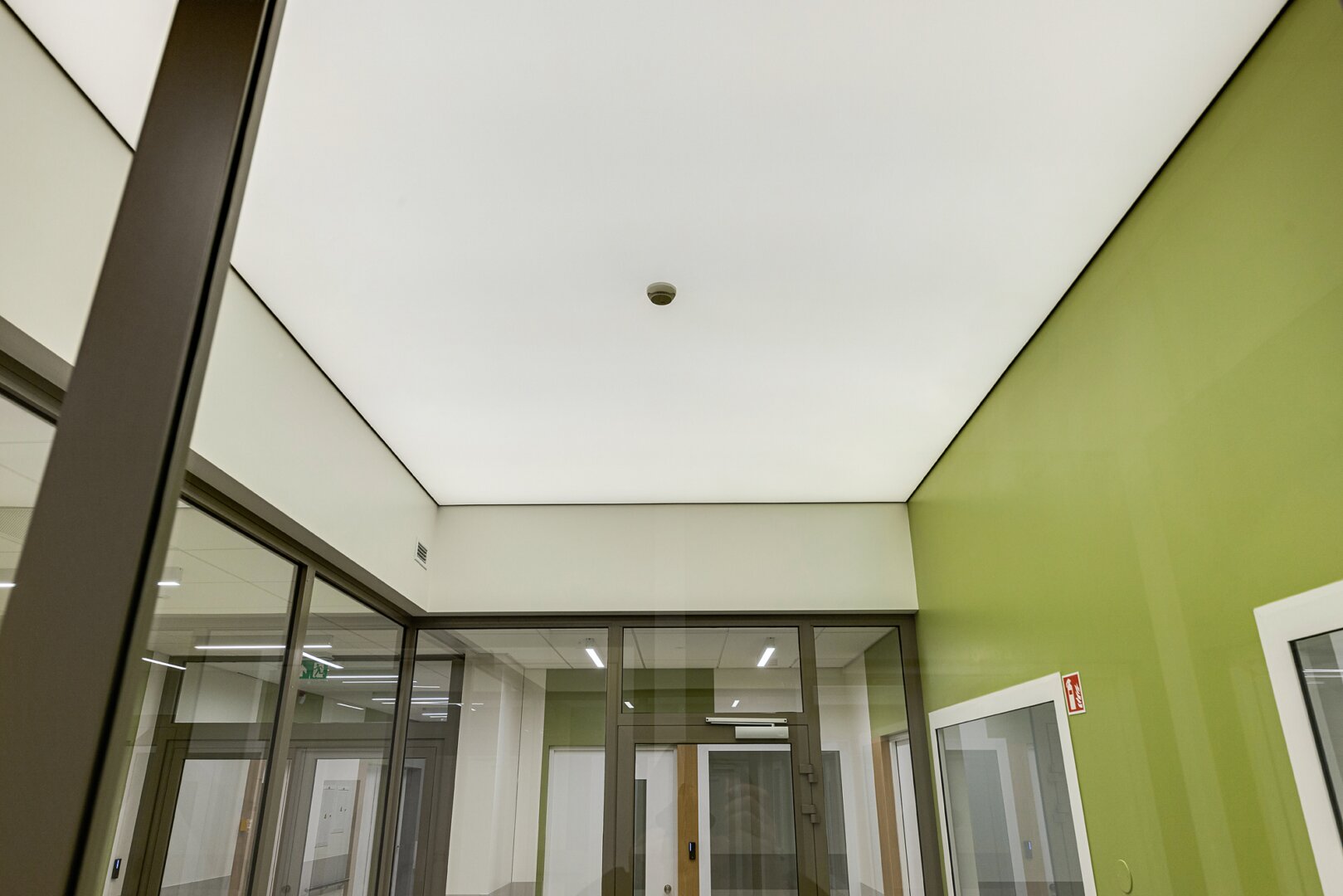

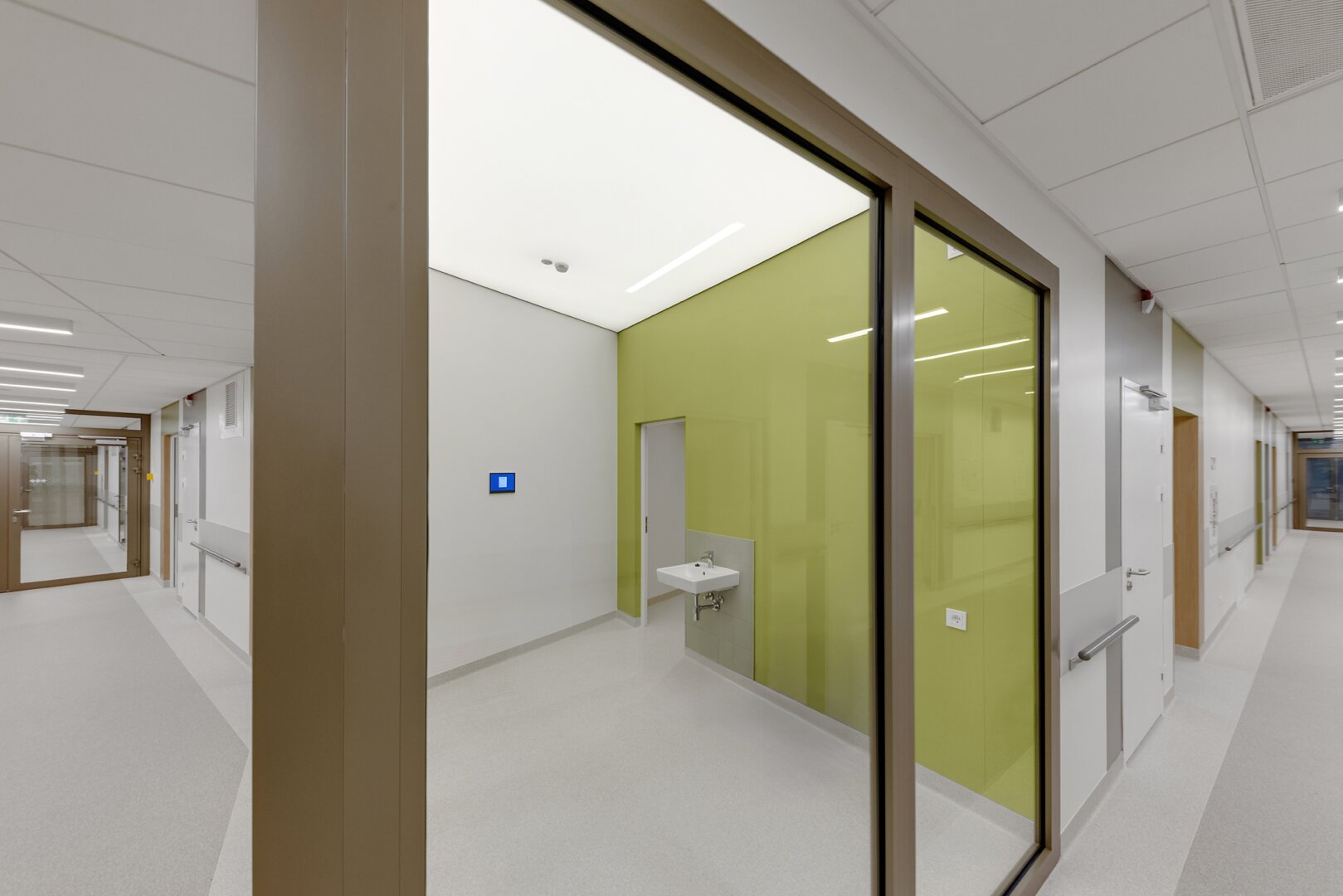

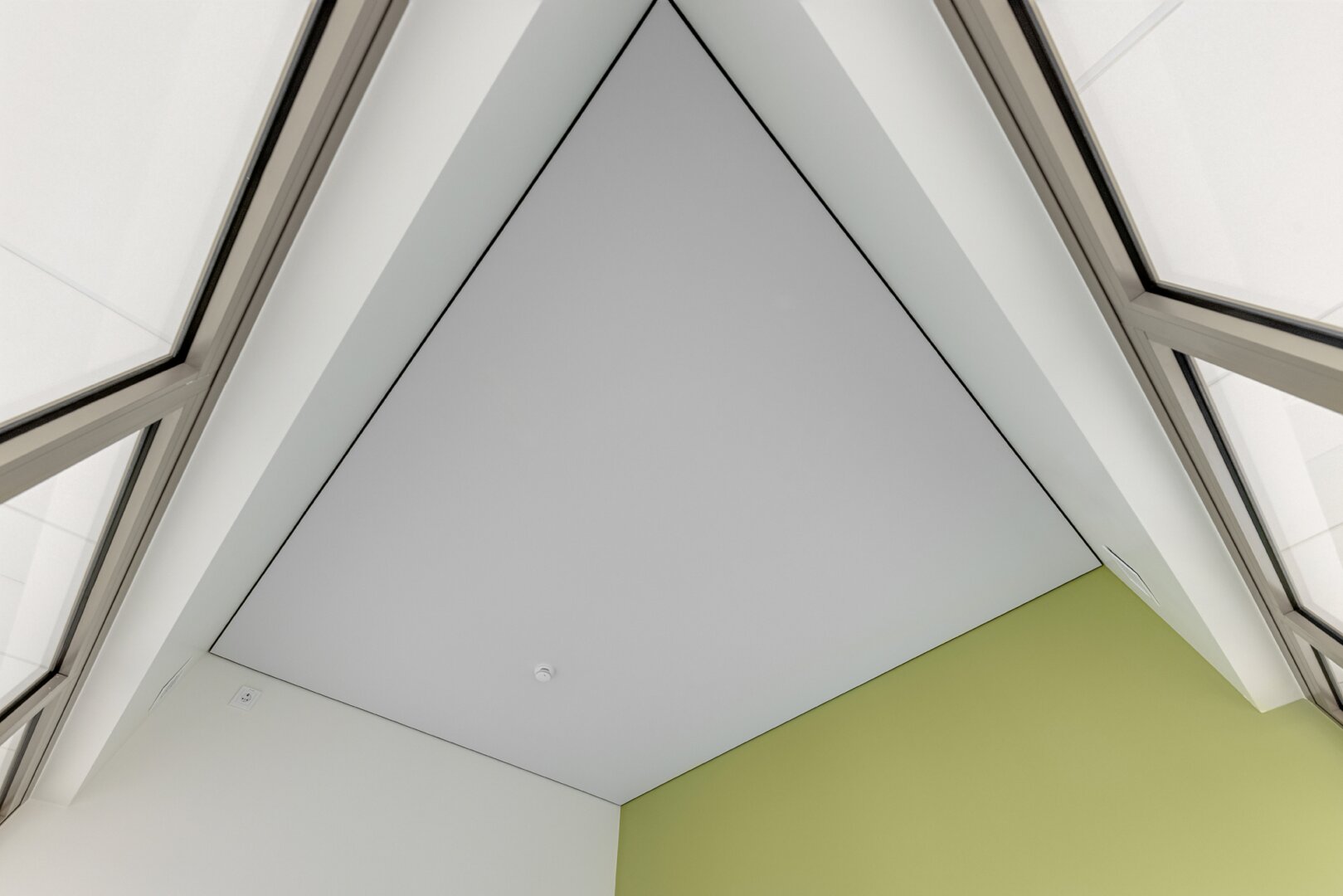

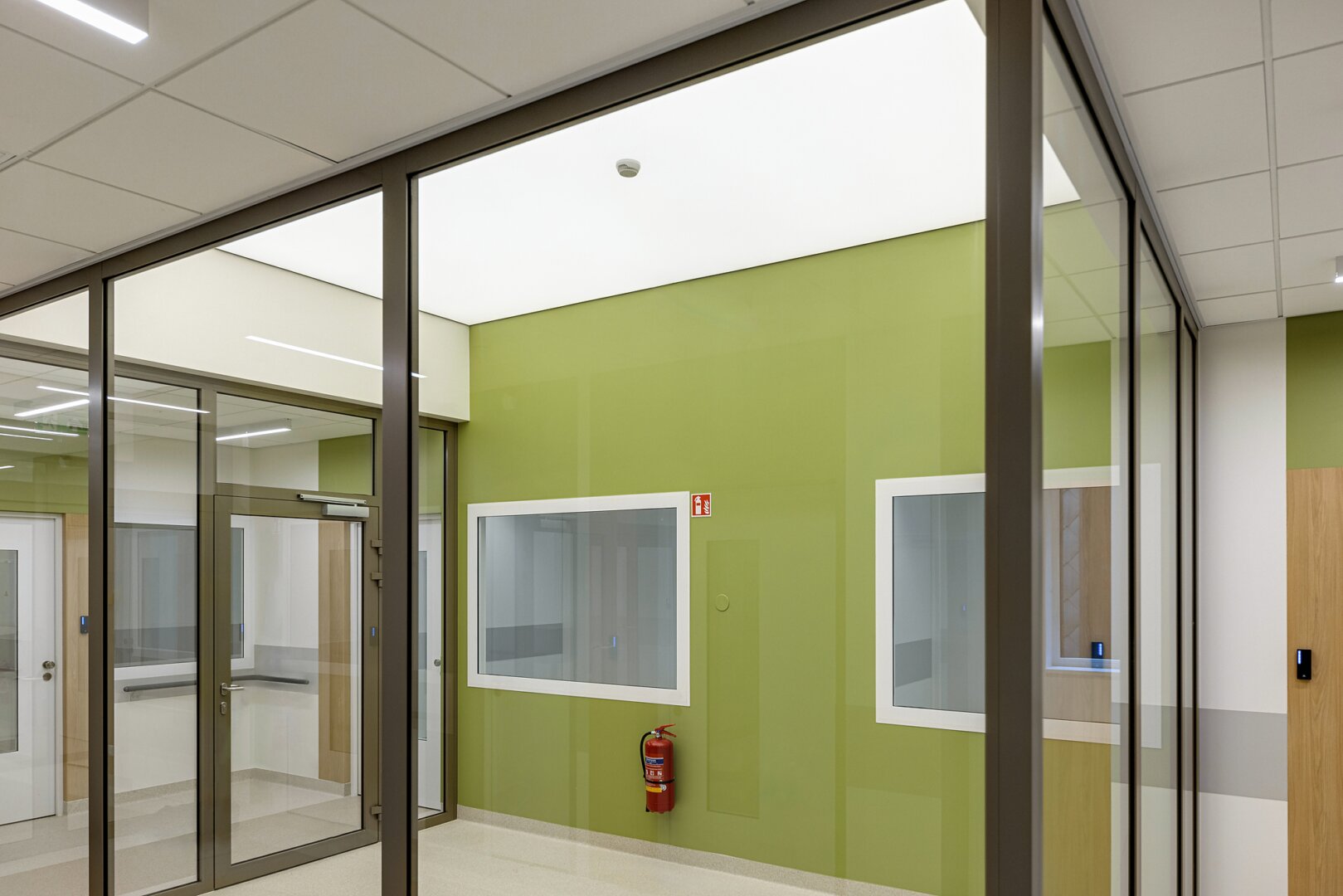

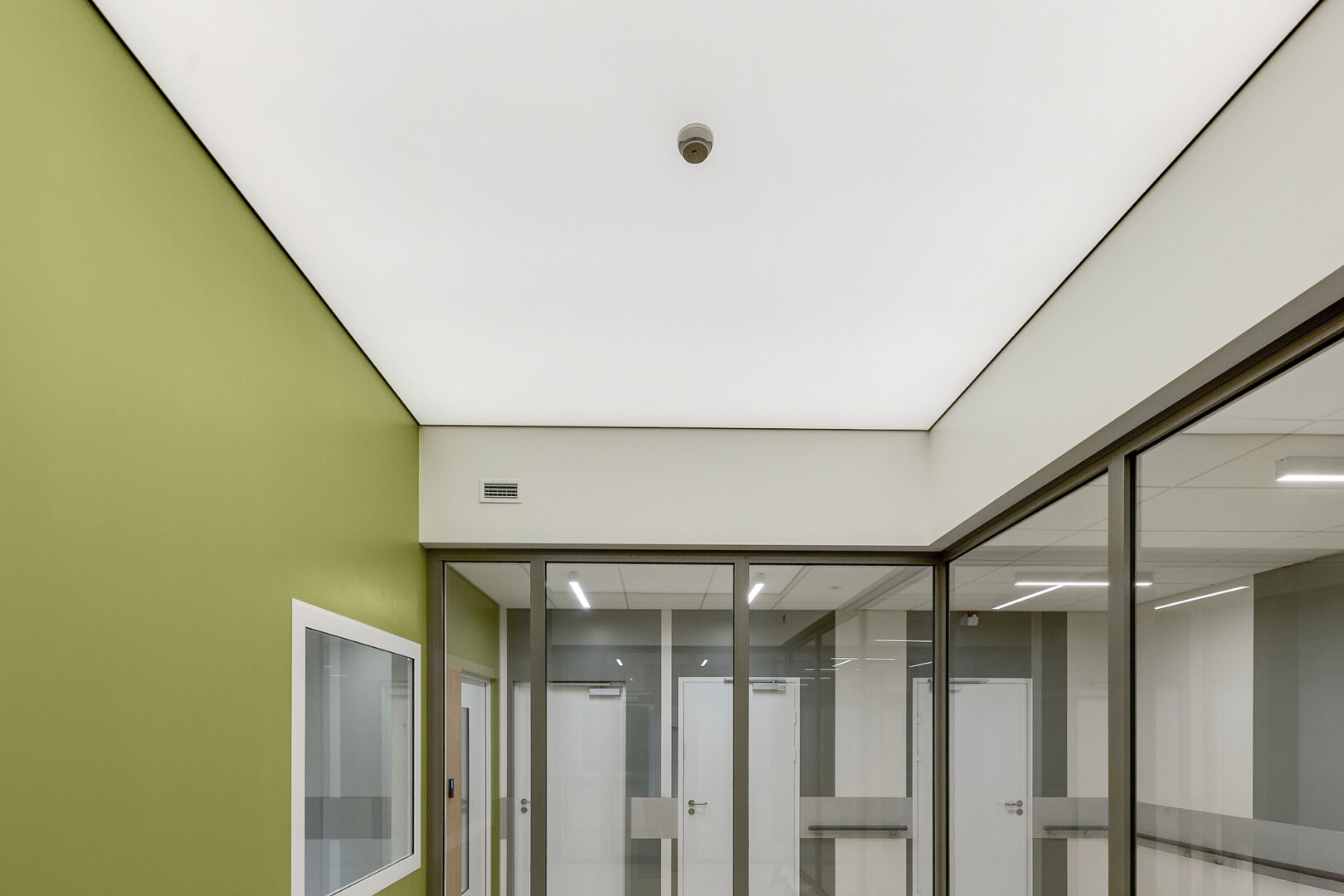

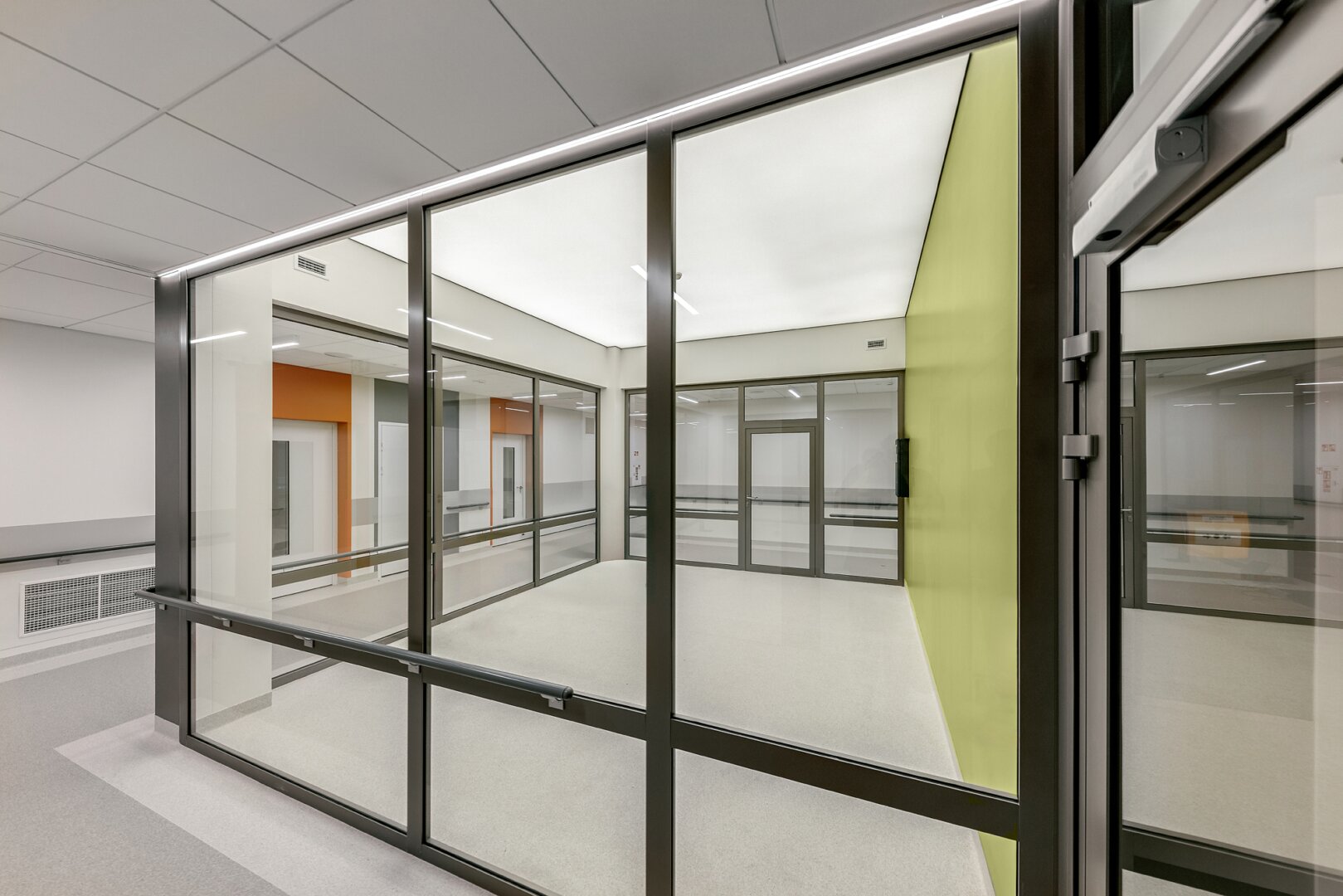

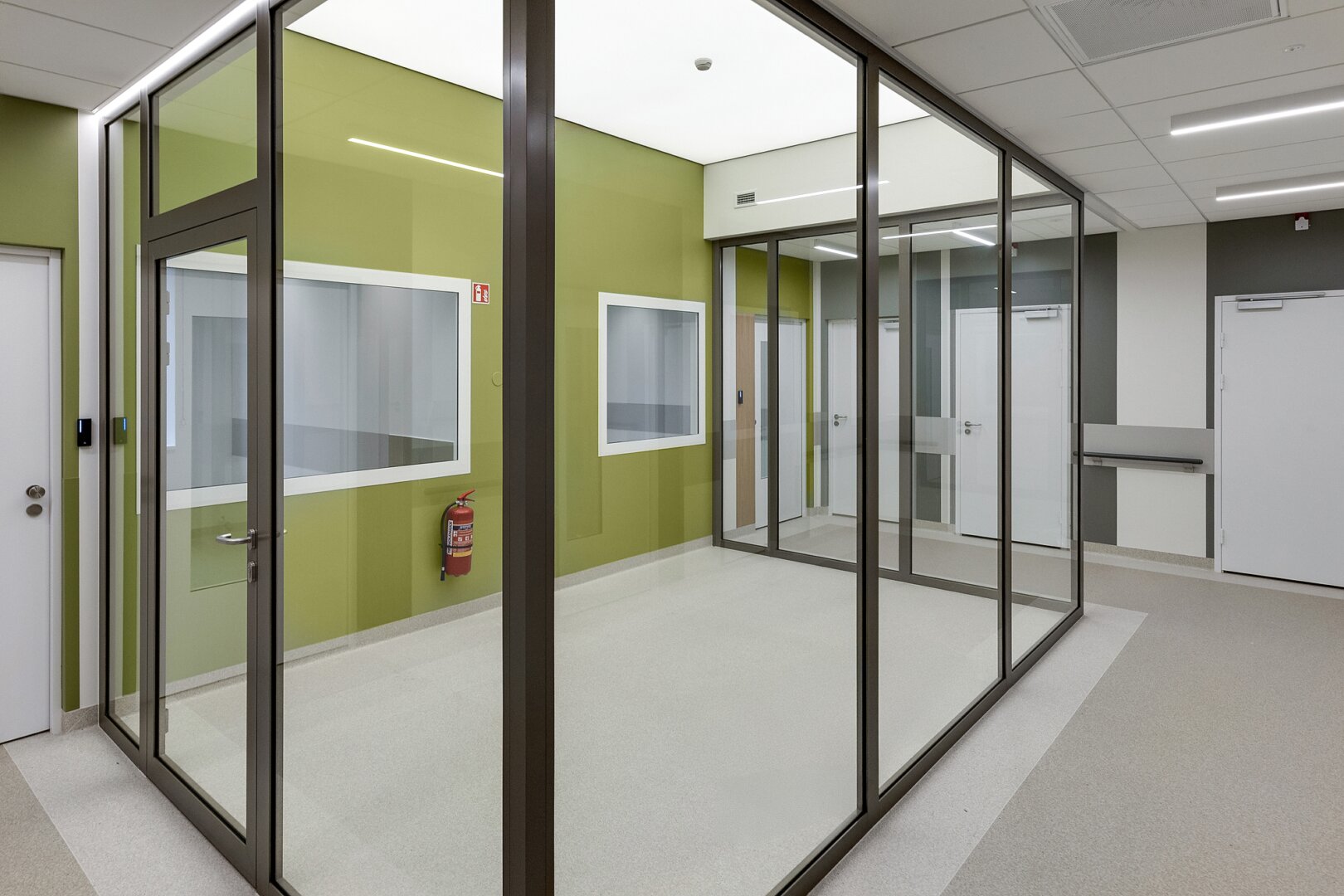

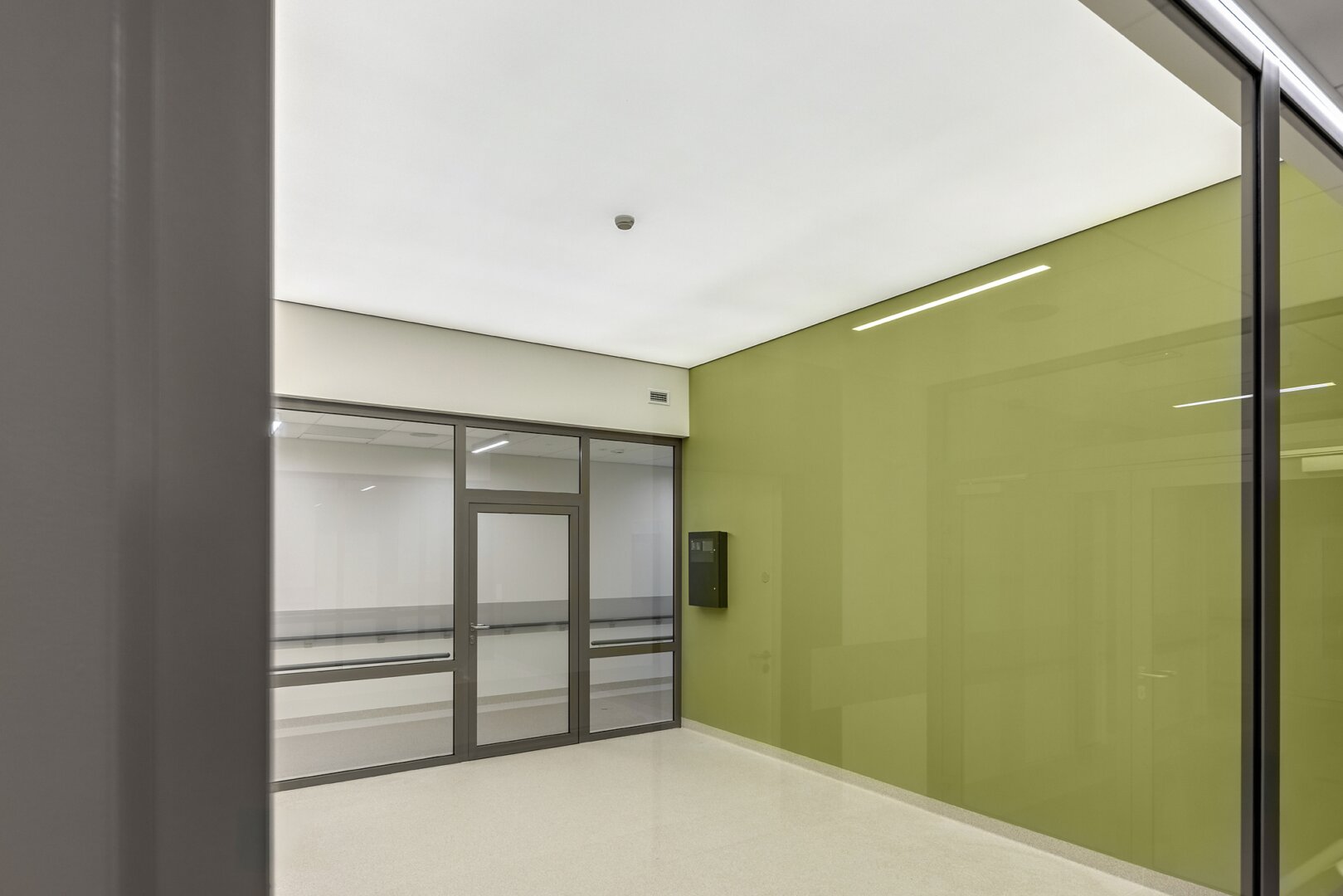

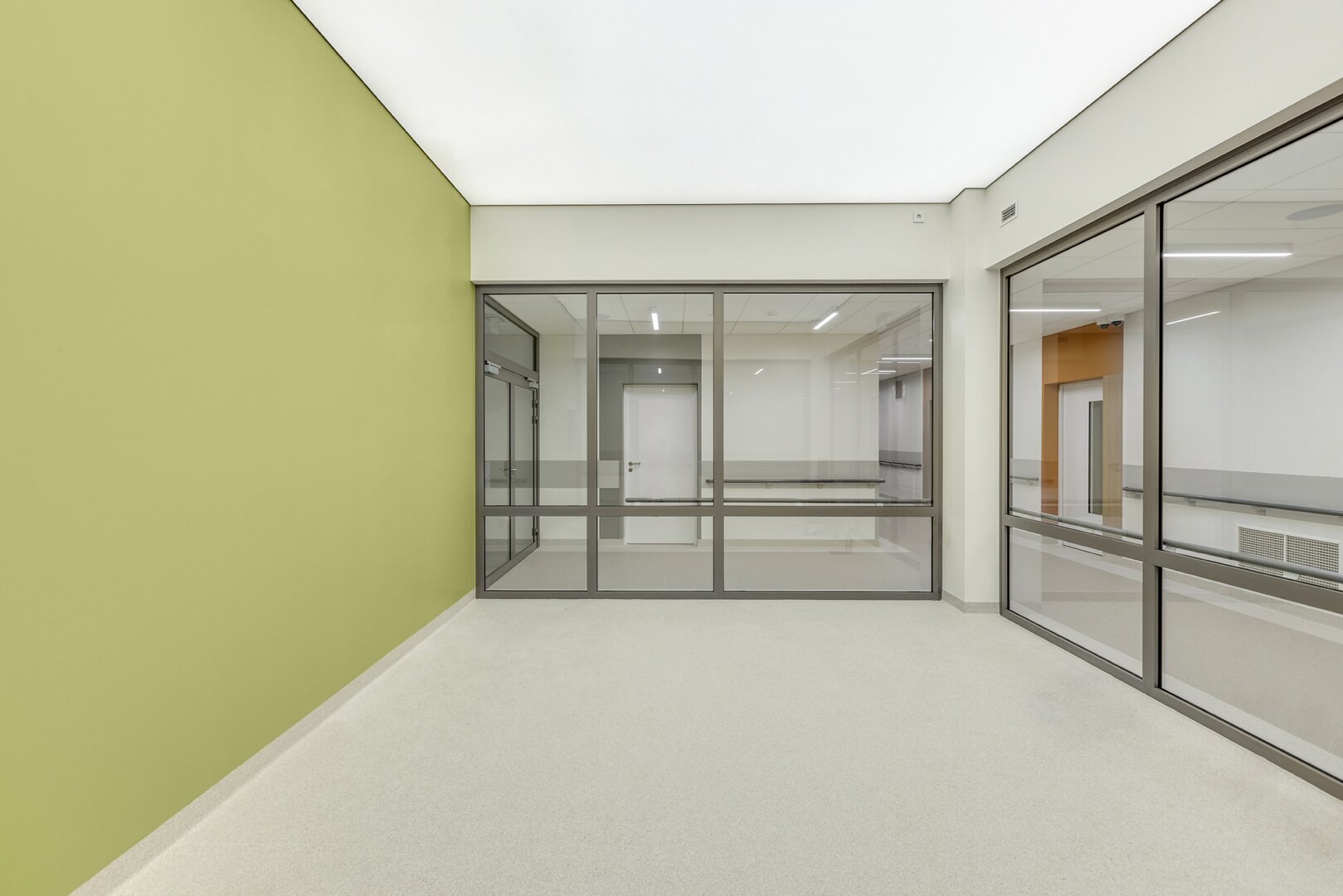

Un edificio de un hospital psiquiátrico recién construido. Tuvimos un desafío: instalar techos textiles luminosos en cinco puestos de enfermería. Se exigían altos requisitos de seguridad para el techo, así como para todo el edificio, y logramos cumplirlos.

¿Qué requisitos de seguridad enfrentamos?

• Tuvimos que utilizar únicamente revestimientos de techo textil con una clase de resistencia al fuego mínima Bs1-d0, según la norma europea EN 13501-1. Dado que para techos luminosos se utilizan revestimientos con transmisión de luz del 30%, 50% y 70%, encontrar un material transmitante de luz y seguro fue casi la tarea más difícil;
• La iluminación solo podía ser de la clase IP67 más alta, lo que equivale a su uso en exteriores. Para techos luminosos utilizamos únicamente módulos LED, cuyo ángulo de iluminación no puede ser inferior a 165°. Todo esto en conjunto requirió más trabajo con los proveedores de iluminación existentes y nuevos. En total, instalamos más de 5 kW de iluminación.
• Iluminación inteligente mediante el protocolo DALI. Las fuentes de alimentación tenían los mismos requisitos que los módulos LED (IP67); utilizamos fuentes de alimentación regulables de la marca alemana MeanWell, que tuvimos que «harmonizar» con la central de control de iluminación general a través del protocolo DALI, y que contaban con función de regulación mediante tabletas ubicadas en cada puesto.
• Debía haber al menos 500 lux de luz para iluminar la estancia. Por lo tanto, antes de instalar el recinto, realizamos varias decenas de pruebas para garantizar la cantidad de luz requerida diseñada por los arquitectos. Después de la instalación, medimos el resultado con un luxómetro.
• También se impusieron requisitos de seguridad a los cables eléctricos, los manguitos y la base de los módulos LED; la clase de resistencia al fuego más baja era Bs1-d0. Utilizamos un compuesto de plástico y aluminio para la base, y cable tipo 3×1.5.

El proyecto se desarrolló junto con el contratista general Naresta, y los arquitectos MB «Laumes» | @laumes_architects

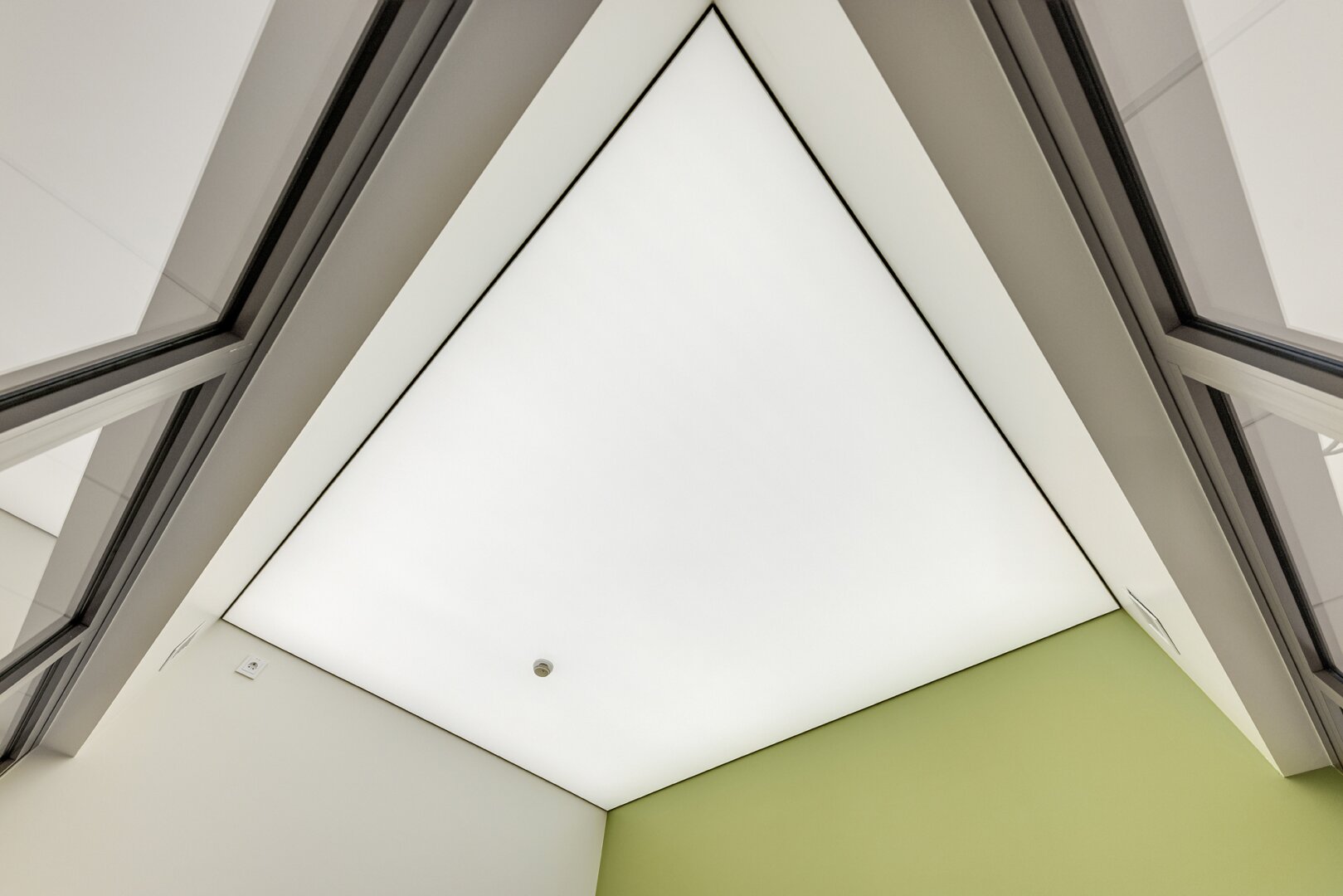

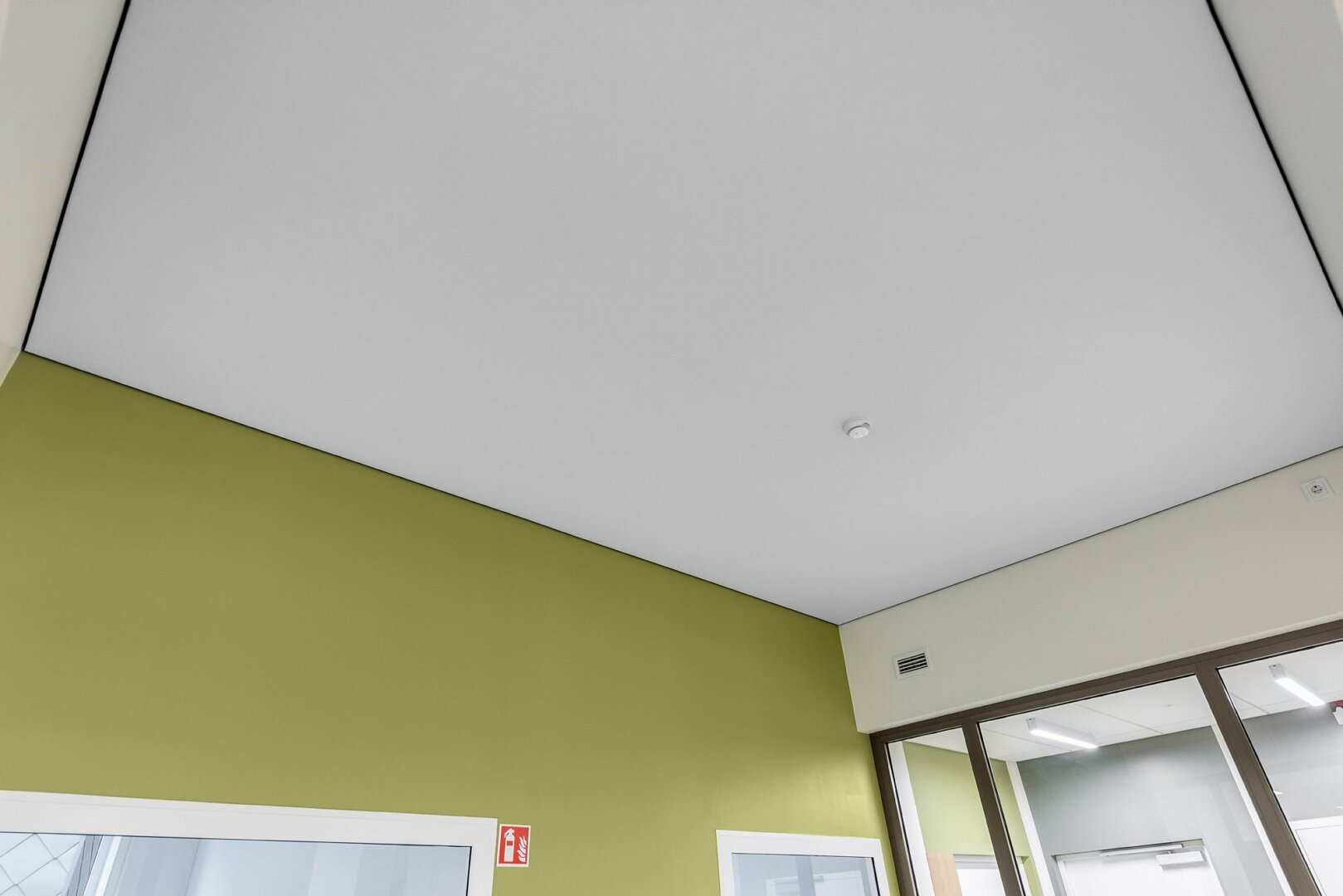

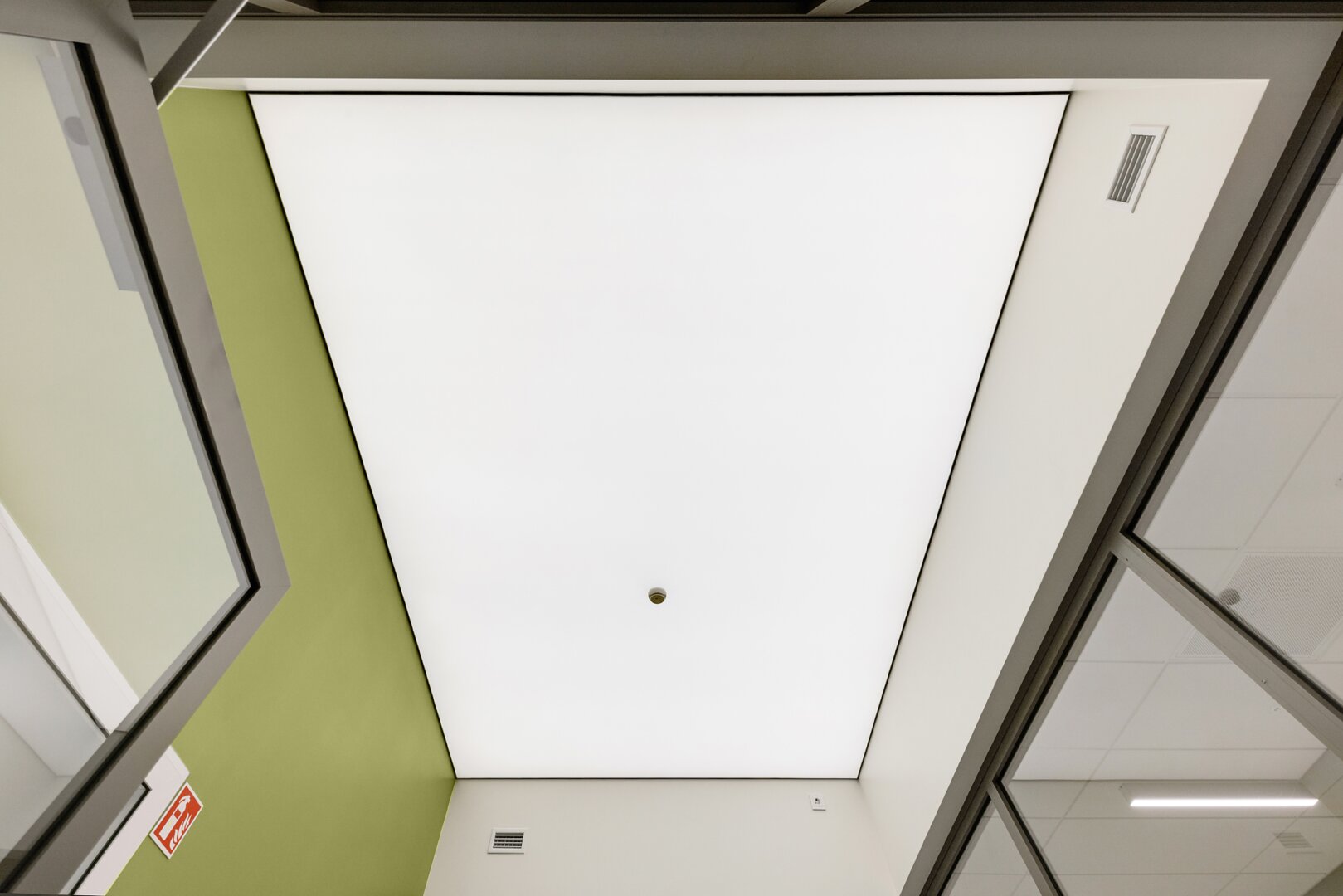

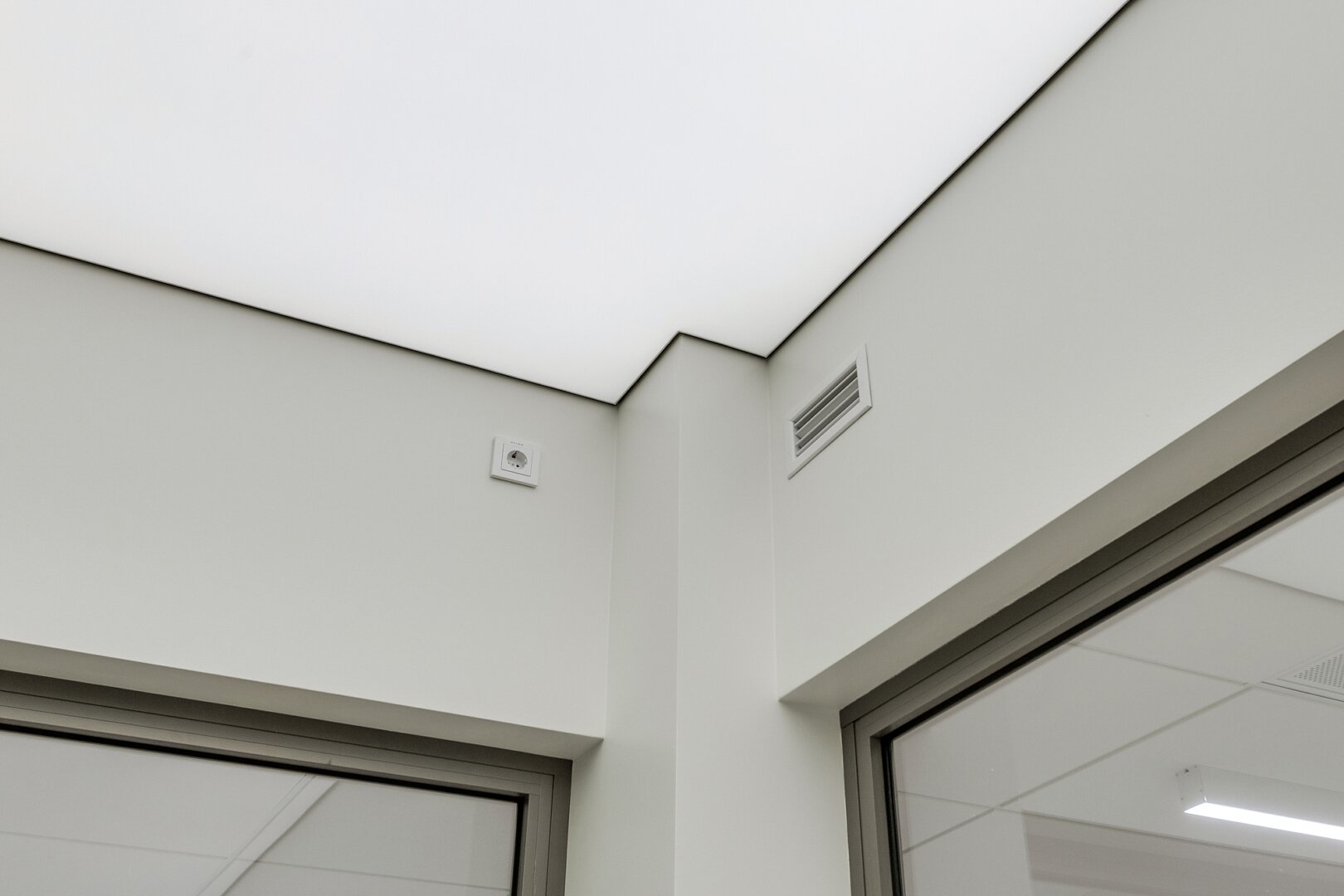

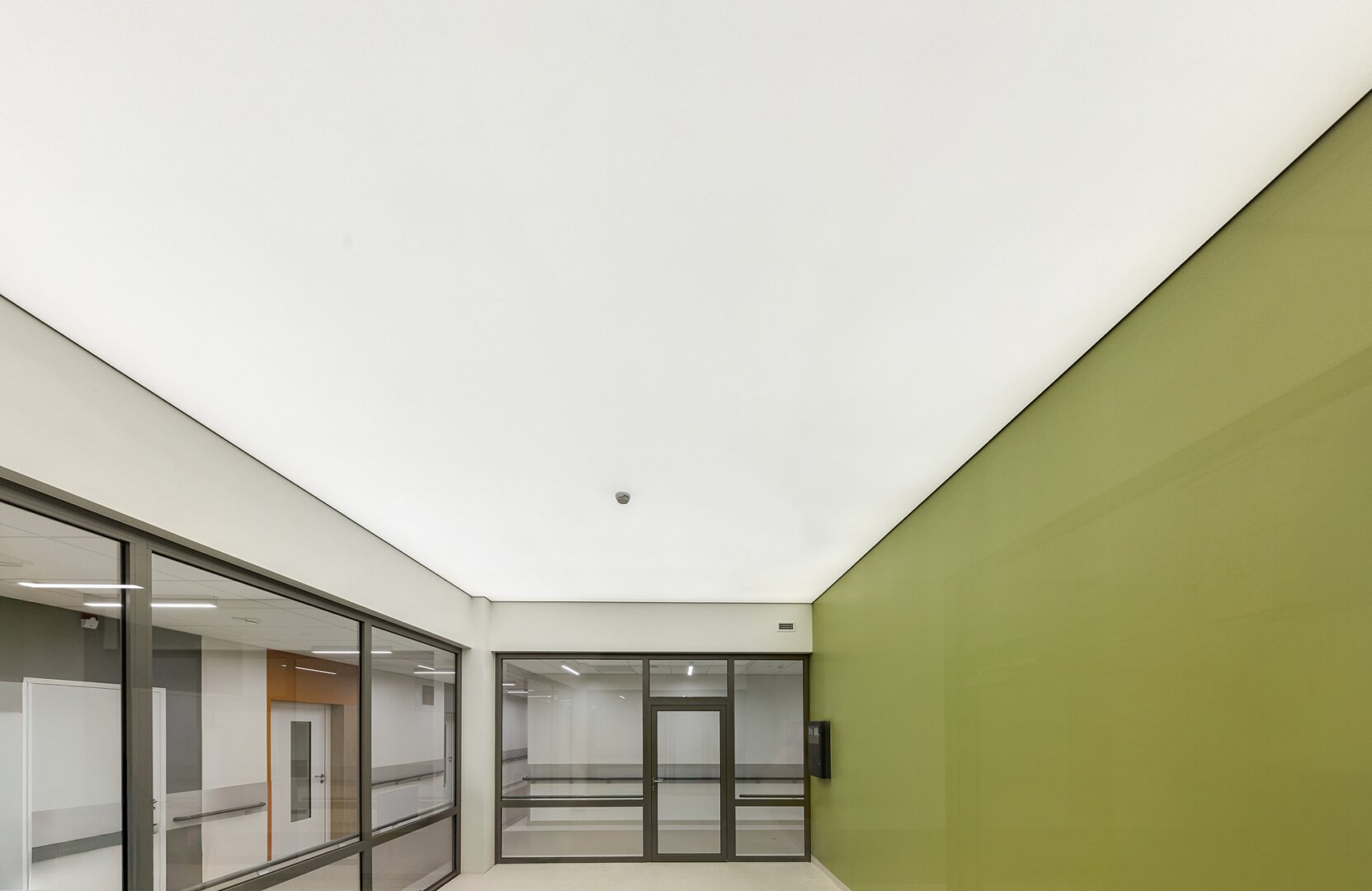

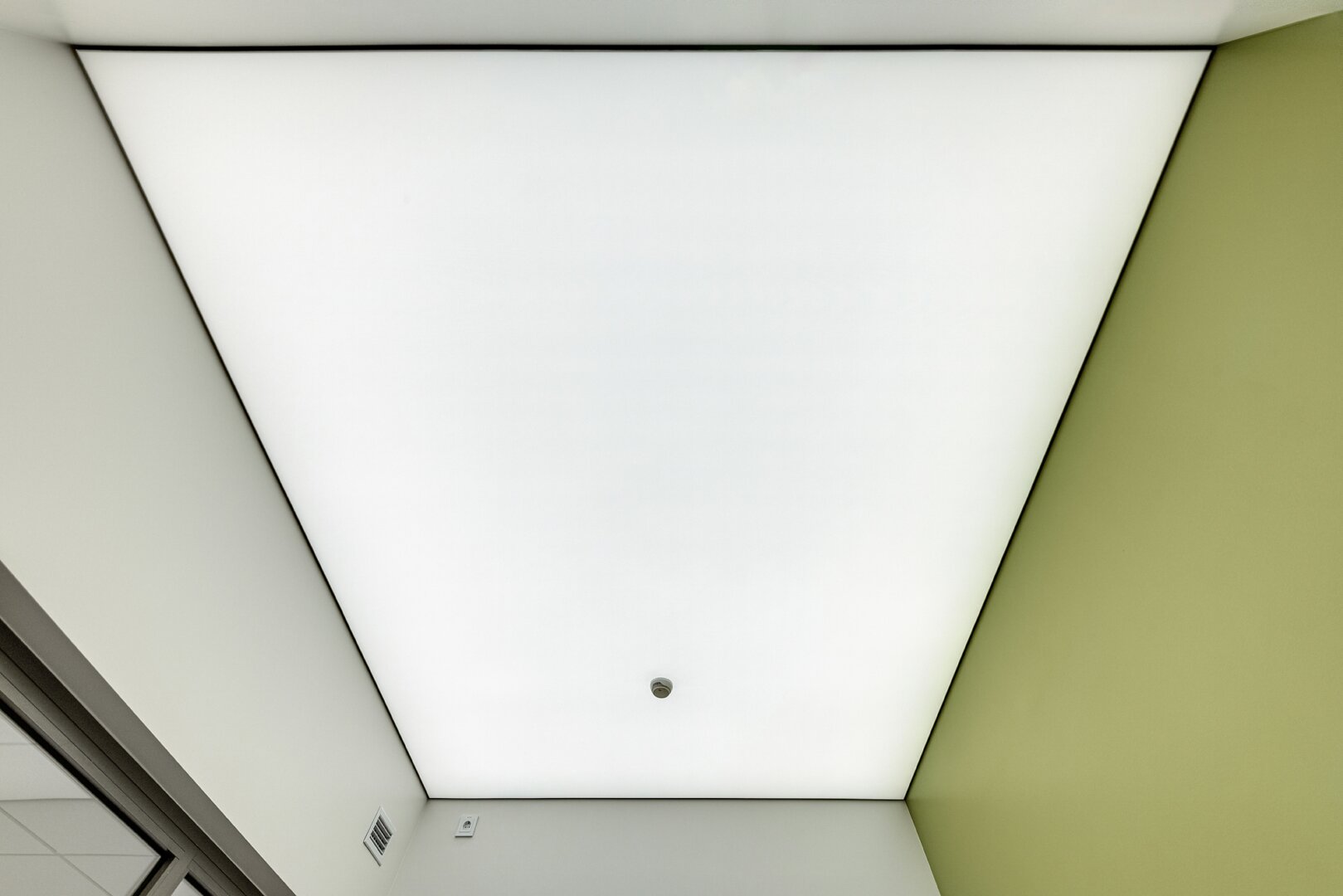

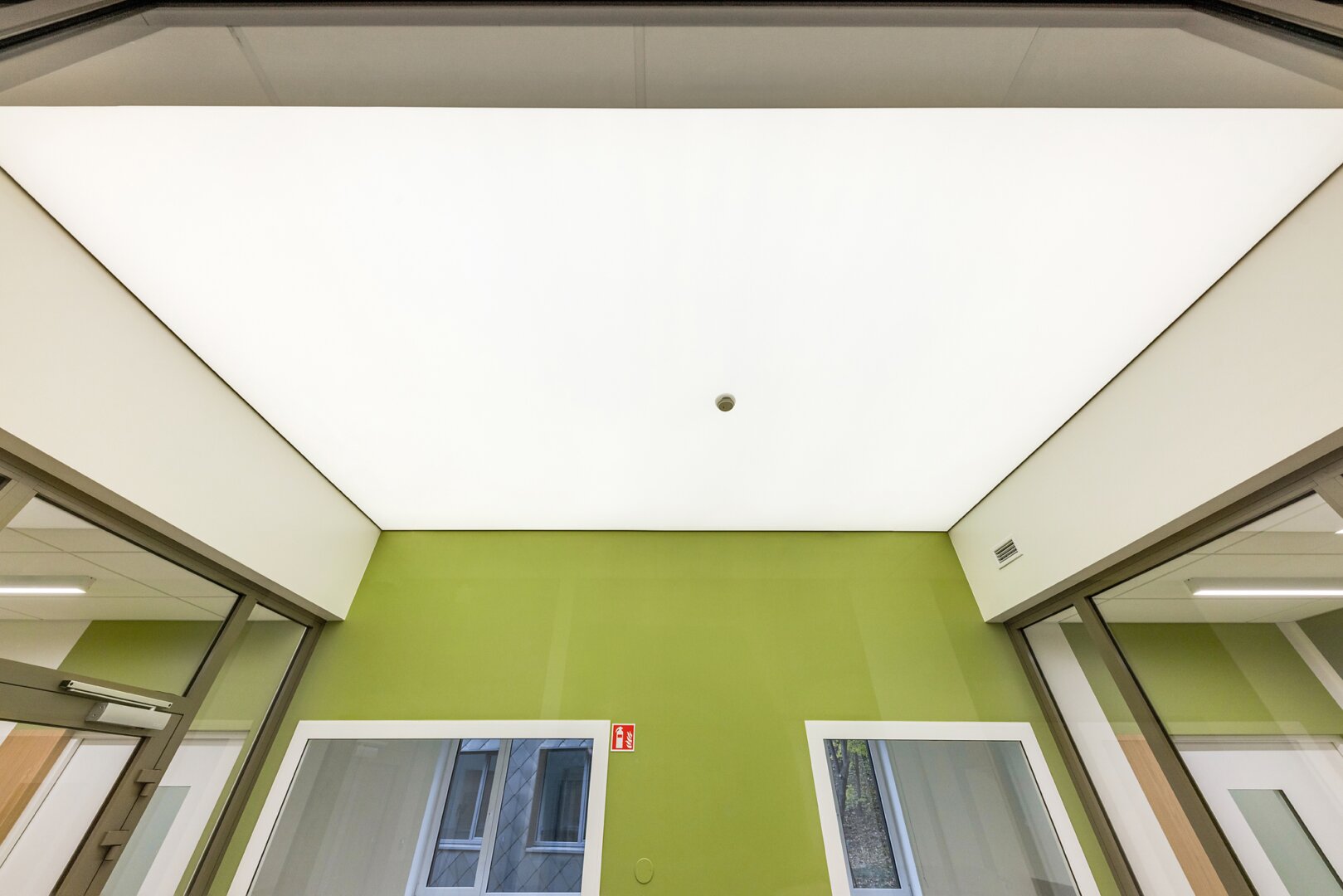

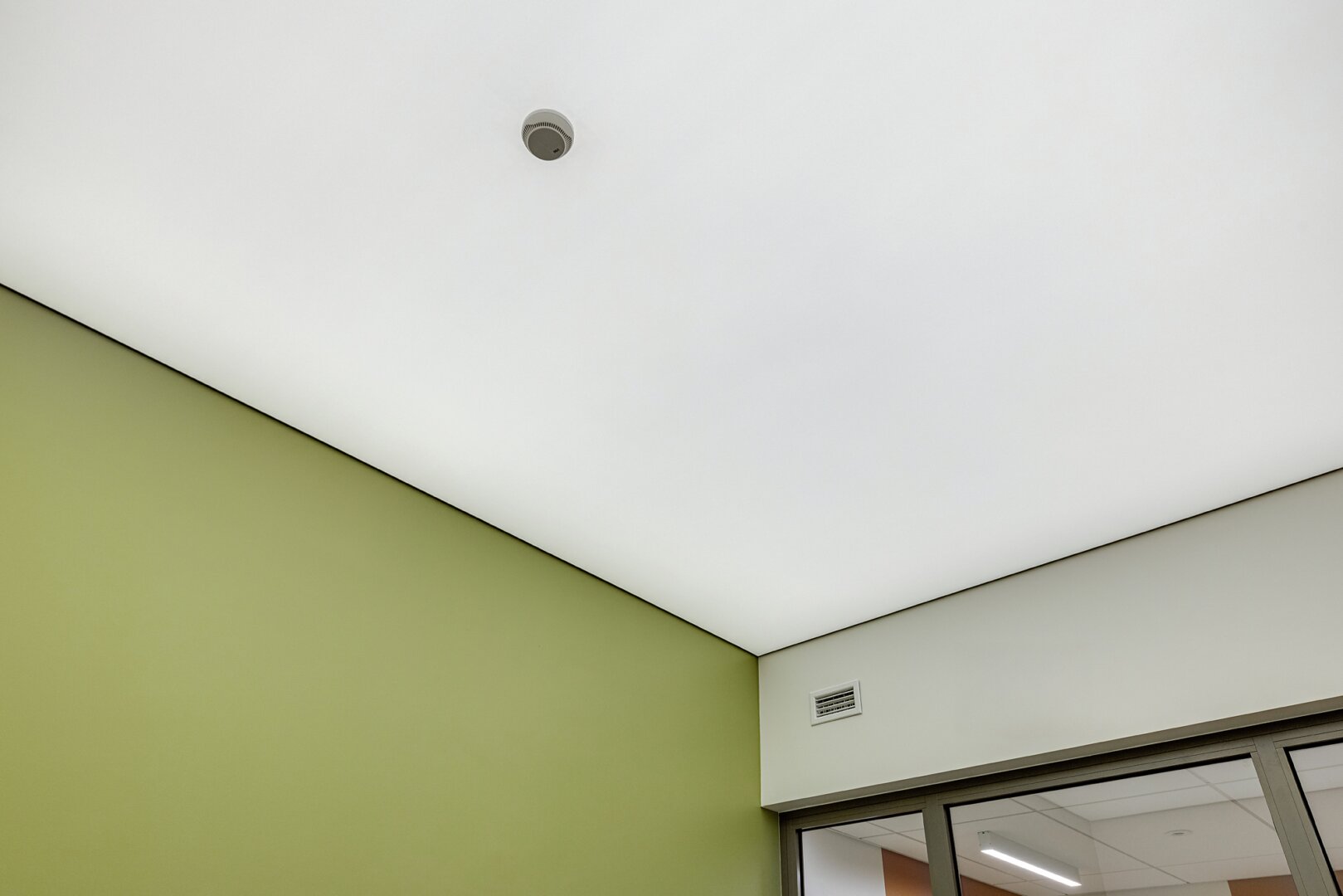

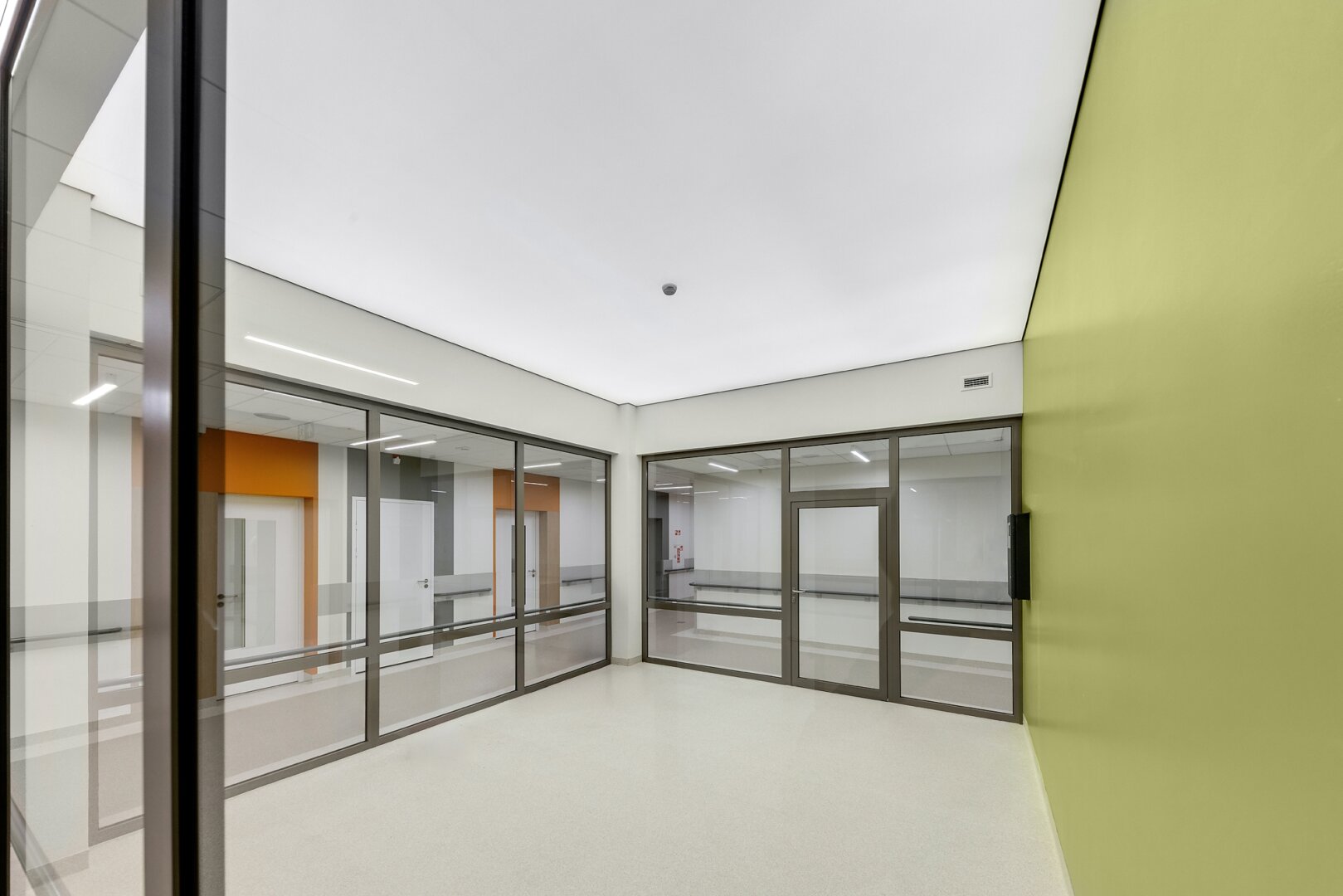

El resultado superó las expectativas de los arquitectos y del cliente. La iluminación en los puestos se ve uniforme, agradable y no cansada. La cantidad de luz resultó superior a la planeada. La función de regulación ayuda a ajustar la cantidad de iluminación según la situación del momento.

Datos interesantes sobre el proyecto

Queremos compartir con ustedes datos interesantes sobre el proyecto de techo iluminado que implementamos en el nuevo edificio del Hospital Psiquiátrico.

• 5 meses de trabajo en equipo. Desde la confirmación del pedido hasta el resultado final, nos llevó nada menos que 4 meses.
• 16 visitas del director del proyecto al sitio. Para garantizar la calidad requerida del trabajo y la seguridad, el director del proyecto supervisó este proyecto de techo de principio a fin, desde la preparación de la propuesta hasta la firma del acta de recepción de los trabajos.
• 11 pruebas de iluminación realizadas. Dado que el techo iluminado en cada puesto debía descender de 10 cm a 16 cm, fue necesario realizar pruebas de transmisión de luz independientes para cada estancia a fin de garantizar una iluminación uniforme.

Cada proyecto no estándar que realizamos es único y requiere conocimiento y experiencia, tanto por parte de los instaladores como de todo el equipo.
